تفاصيل المنتج:
|
| نطاق العرض: | 9-32 ملم | نطاق القطر الداخلي: | 250mm/400mm |
|---|---|---|---|
| لف التوتر: | قابلة للتعديل | قدرة اللف: | ما يصل إلى 80 كجم |
| عرض الشريط: | 9mm-32mm | المحرك: | محرك سيرفو مزدوج |
| تهيئة: | قياسي أو مخصص | نوع التغليف: | صندوق خشبي |
| السماكة: | 0.5mm-1.3mm | الضمان: | سنة واحدة |

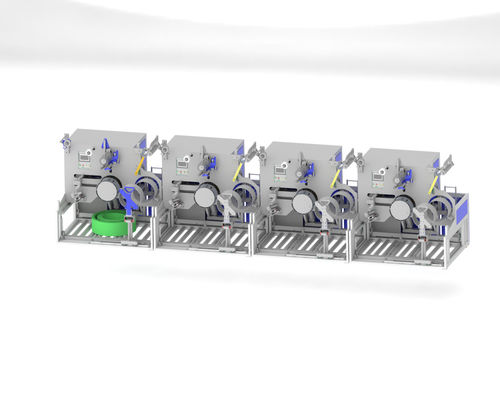

CQA800F مناسبة لواحد من ستة، واحد من ثمانية خط إنتاج حزام بي تي مع استخدام الذراع الروبوتية.
استخدمت عدادات الشريط في CQA800F لتلف الشرائط بالتوازي مباشرة من جهاز التطويق.
تعمل الأنظمة بشكل مستقل بمجرد تطبيق المادة يدوياً. يمكن دمجها في مصنع إنتاج كامل آلي بالكامل.
مع عرض 9 ~ 32mm اعتمادا على التكوين.
بمجرد أن تصل حزمة الملفوفة إلى المحيط المطلوب،يتم لفها بالفيلم بواسطة الملفوق المدمج ويتم تحويله بواسطة نظام النقل المتكامل من الملفوق إلى الناقلة المتحركة أسفليتم إمداد أنبوب التلف جديد من المجلة في نفس الوقت ويتم لف الحزمة التالية تلقائيًا.
تم تطوير الآلات للعمل المستمر. التصميم المدمج يسمح بالعمل حتى في الأماكن الضيقة.
حقائق ومزايا
عجلة ربط الحزام الكامل الأوتوماتيكية للبيت للحزام من 9 إلى 32 مم، مع قطر العبوة الخارجية 820 مم
نظام ناقل للنقل التلقائي للحزم
جهاز لف لف الأفلام للفك التلقائي للحزم
محطة إدخال مركزية مع إدارة الوصفات
يمكن تحقيق التلف التلقائي بالكامل مع أو بدون قلب الورق
| CQA800F | |
| سرعة التلف | 50 250 م/دقيقة |
| السرعة القصوى للاستلام | 350 متر/دقيقة |
| السرعة القصوى لدوران القضيب | 500 متر/دقيقة |
| عرض الحزام | 9~32ملم |
| طول الشريط | 50~200ملم |
| قطر القضيب | 406mm أو مخصصة |
| الحد الأقصى لقطر العبوة | 820 ملم |
المعدات الأساسية
التحكم في الرقص للسيطرة على التوتر المستمر للشريط وسرعة التلف ، محرك خدمة مزدوج
تحديد دقيق ، يتم التحكم به إلكترونياً في وضع نقطتين أو ثلاث نقاط مع الحد الأدنى من انحناء الأشرطة
أدوات التفريغ للشريحة الهوائية لتغيير الملفات السريعة
مجلة الأكمام
إيداع البوبين
مُوزّع أفلام آلي
طريقتان للقياس: الوزن والمقاس
التكوين الرئيسي الافتراضي
1) المحرك: ووكسي شينجي محرك رئيسي 1.5 كيلوواط، نسبة سرعة: 1:8محرك الخدمة
محرك Wuxi Xinjie Traverse: محرك خدمة 400W
3) المكونات الهوائية: صمام الكهربائي ومقياس الضغط: تايوان ياديكي، أسطوانة: دونغهاو الهوائية (وينجو)
4) أجهزة الاستشعار والقرب من أضواء تشغيل / إطفاء: كوريا ألتو نيكس
اختياري
1) المحرك: محرك سيمنز الرئيسي 1.5 كيلوواط، نسبة سرعة: 1:8محرك الخدمة
محرك سيمنس ترافيرز: محرك خدمة 400 واط
2) PLC: شاشة Siemens اللمس: Siemens اللمس
3) المكونات الهوائية: (العلامة التجارية اليابانية أو الأوروبية)
4) أجهزة الاستشعار والقرب من أضواء تشغيل / إطفاء: كوريا ألتو نيكس
حزام بي تينظام التقط الصفائح التلقائي
برنامج التخزين:
الجواب: الشريط OD 600MM، الارتفاع 150MM، الوزن 20KG، 1 طبقة من 4، منفصلة بواسطة الورق المقوى، تصل إلى 12 طبقة.
(ب) الشريط 800 ملم، ارتفاع 190 ملم، وزنه 75 كيلوغرام، طبقة واحدة من 2، الورق المقوى منفصلة، حتى 7 طبقات.
نموذج ذراع الروبوت: JZJ160A-270
السرعة: 40 ثانية لكل لفة، يمكن أن يطابق نظام تحميل الحمولات التلقائي ما يصل إلى مجموعتين من خط إنتاج أحزمة بي تي من بين 8 خطوط إنتاج.
أبعاد منصة الورق المقوى: طول 1240mm × عرض 1240mm × ارتفاع 1500mm
حجم الحزام النقل الموقع: طول 3220mm × عرض 1170mm × ارتفاع 680mm
قاعدة ذراع الروبوت: الطول 700 ملم × العرض 700 ملم × الارتفاع 1000 ملم
بعد أن يصل المنتج النهائي إلى موقع الحزام النقل، فإن الذراع الروبوتية تمسك المنتج النهائي على المنصة حتى تكون طبقة واحدة ممتلئة.الذراع الروبوتية ثم يلتقط الورق المقوى منتج النهائي علبة من علبة الورق المقوى وتكرار الإجراء حتى يتم تراصيد علبة المنتج النهائي.
