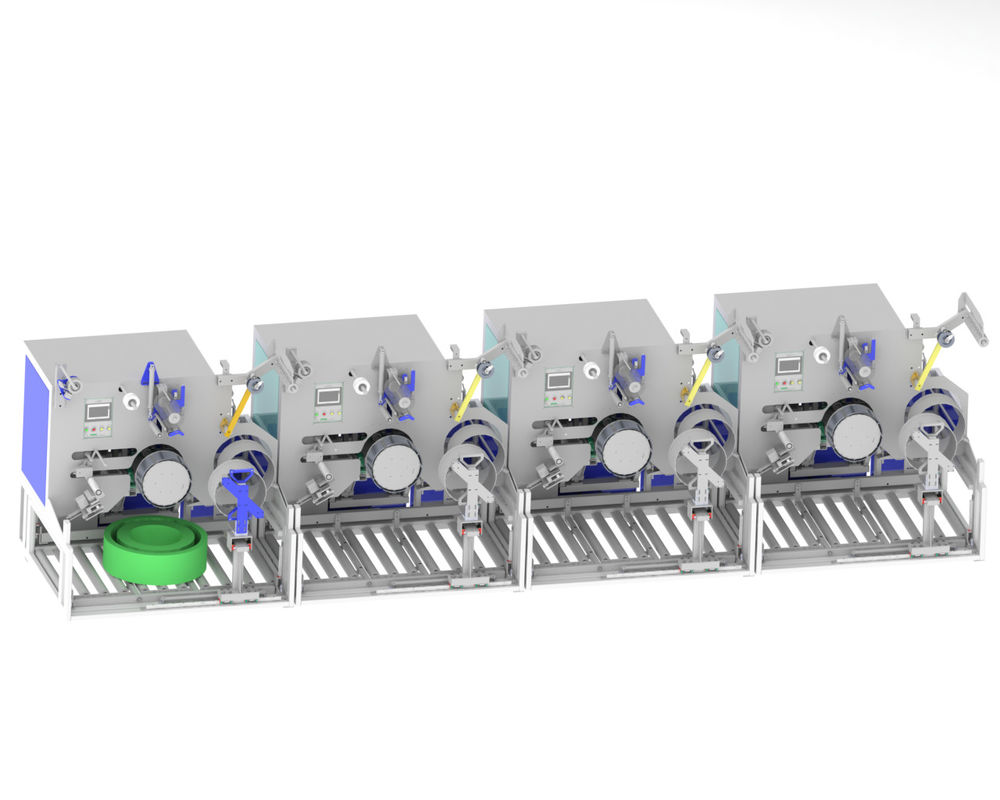

9mm ~ 32mm MAX80KG PET STRAP الملف / الغلاف التلقائي

محرك التكرير الآلي للشريط من نوع PET CQA800F

خلاصة

CQA800F مناسبة لأحد من ستة، واحد من ثمانية خط إنتاج حزام بي تي مع استخدام الذراع الروبوتية.

استخدمت عدادات الشريط في CQA800F لتلف الشرائط بالتوازي مباشرة من جهاز التطويق.

تعمل الأنظمة بشكل مستقل بمجرد استخدام المواد يدوياً. ويمكن دمجها في مصنع إنتاج كامل الآلي.إنهم يلفون أشرطة الحيوانات الأليفة بعرض 9 ~ 32mm اعتمادا على التكوين.

بمجرد أن تصل حزمة الملفوفة إلى المحيط المطلوب،يتم لفها بالفيلم بواسطة الملفوق المدمج ويتم تحويله بواسطة نظام النقل المتكامل من الملفوق إلى الناقل الدوار أدناهيتم إمداد أنبوب التلف جديد من المجلة في نفس الوقت ويتم طي الحزمة التالية تلقائيا تماما.

تم تطوير الآلات للعمل المستمر. التصميم المدمج يسمح بالعمل حتى في الأماكن الضيقة.

حقائق ومزايا

1. عجلة حبل بي تي ذاتية التشغيل الكاملة للشرائط من 9 إلى 32 ملم، قطرها 820 ملم
2. نظام ناقل للنقل التلقائي للحزم
3. أجهزة تغليف الأفلام للتغليف التلقائي للحزم
4. محطة إدخال مركزية مع إدارة وصفة
5. يمكن تحقيق التلف التلقائي بالكامل مع أو بدون قلب الورق

التفاصيل التقنية

المعدات الأساسية

1. التحكم في الرقص للسيطرة على التوتر المستمر للشريط وسرعة التلف ، محرك خدمة مزدوج
2. تحديد دقيق ، يتم التحكم به إلكترونياً في نقطتين أو ثلاث نقاط مع الحد الأدنى من انحناء الأشرطة
3. أدوات التفريغ للشريحة الهوائية لتغيير الملفات السريعة
4. مجلة الأكمام
5. إيداع البوبين
6. مُوزّع أفلام آلي
7. طريقتان للقياس: الوزن والمقاس

حزام بي تينظام التقط الصفائح التلقائي

برنامج التخزين:

الجواب: الشريط OD 600MM، الارتفاع 150MM، الوزن 20KG، 1 طبقة من 4، منفصلة بواسطة الورق المقوى، تصل إلى 12 طبقة.

(ب) الشريط 800 ملم، ارتفاع 190 ملم، وزنه 75 كيلوغرام، طبقة واحدة من 2، الورق المقوى منفصلة، حتى 7 طبقات.

نموذج ذراع الروبوت: JZJ160A-270

السرعة: 40 ثانية لكل لفة، يمكن أن يطابق نظام تحميل الحمولات التلقائي ما يصل إلى مجموعتين من خط إنتاج أحزمة بي تي من بين 8 خطوط إنتاج.

أبعاد منصة الورق المقوى: طول 1240mm × عرض 1240mm × ارتفاع 1500mm

حجم الحزام النقل الموقع: الطول 3220mm × العرض 1170mm × الارتفاع 680mm

قاعدة ذراع الروبوت: الطول 700 ملم × العرض 700 ملم × الارتفاع 1000 ملم

بعد أن يصل المنتج النهائي إلى موقع الحزام النقل، فإن الذراع الروبوتية تمسك المنتج النهائي على المنصة حتى تكون طبقة واحدة ممتلئة.الذراع الروبوتية ثم يلتقط البلاط المنتج المنتهي من الورق المقوى من البلاط الكرتوني وتكرر الإجراء حتى يتم تراصيد البلاط المنتج النهائي.
