محرك تثبيت بطاقة البوليستر الكهربائية (PET polyester strapping automatic winder) مع نظام تثبيت الصفائح

محرك تثبيت بالبي تي بالستر الآلي مع نظام التقطيع الآلي

برنامج التخزين:

أالحزام زائدة600MM، ارتفاع 150MM، وزن 20KG، 1 طبقة من 4، منفصلة بواسطة الورق المقوى، ما يصل إلى 12 طبقة.

ب:الحزام800 ملم، ارتفاع 190 ملم، وزن 75 كيلوغرام، طبقة واحدة من 2، الورق المقوى منفصلة، حتى 7 طبقات.

نموذج ذراع الروبوت: JZJ160A-270

السرعة: 40 ثانيةفيلفة، يمكن أن يطابق نظام تحميل الحمولة التلقائي حتى 2مجموعاتواحد من 8 حزام بي تيخط الإنتاجs.

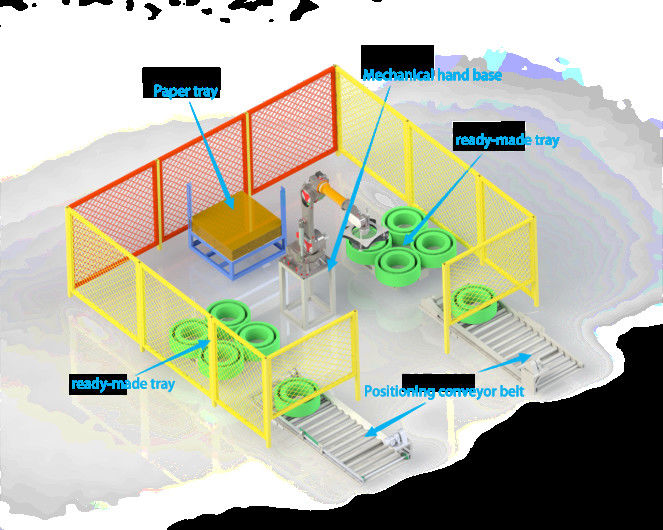

أبعاد منصة الورق المقوى: طول 1240mm × عرض 1240mm × ارتفاع 1500mm

حجم الحزام النقل الموقع: الطول 3220mm × العرض 1170mm × الارتفاع 680mm

قاعدة ذراع الروبوت: الطول 700 ملم × العرض 700 ملم × الارتفاع 1000 ملم

بعد أن يصل المنتج النهائي إلى موقع الحزام النقل، فإن الذراع الروبوتية تمسك المنتج النهائي على المنصة حتى تكون طبقة واحدة ممتلئة.الذراع الروبوتية ثم يلتقط البلاط المنتج المنتهي من الورق المقوى من البلاط الكرتوني وتكرر الإجراء حتى يتم تراصيد البلاط المنتج النهائي.

خلاصة

CQA800F مناسبة لأحد من ستة، واحد من ثمانية خط إنتاج حزام بي تي مع استخدام الذراع الروبوتية.

استخدمت عدادات الشريط في CQA800F لتلف الشرائط بالتوازي مباشرة من جهاز التطويق.

تعمل الأنظمة بشكل مستقل بمجرد تطبيق المادة يدويًا. يمكن دمجها في مصنع إنتاج كامل آلي بالكامل.عرض 9 ~ 32mm اعتمادا على التكوين.

بمجرد أن تصل حزمة الملفوفة إلى المحيط المطلوب،يتم لفها بالفيلم بواسطة الملفوق المدمج ويتم تحويله بواسطة نظام النقل المتكامل من الملفوق إلى الناقل الدوار أدناهيتم إمداد أنبوب التلف جديد من المجلة في نفس الوقت ويتم طي الحزمة التالية تلقائيا تماما.

تم تطوير الآلات للعمل المستمر. التصميم المدمج يسمح بالعمل حتى في الأماكن الضيقة.

حقائق ومزايا

1. طواقم التلفزيون الكاملة للخيوط المعدنية932 ملم، مع قطر العبوة الخارجية 820 ملم
2. نظام ناقل للنقل التلقائي للحزم
3. أجهزة تغليف الأفلام للتغليف التلقائي للحزم
4. محطة إدخال مركزية مع إدارة وصفة
5. يمكن تحقيق التلف التلقائي بالكامل مع أو بدون قلب الورق

التفاصيل التقنية

المعدات الأساسية

1. راقصةجهاز تحكم لتحكم التوتر الثابت للشريط وسرعة التلفمحرك إضافي مزدوج
2. تحديد دقيق ، يتم التحكم به إلكترونياً في نقطتين أو ثلاث نقاط مع الحد الأدنى من انحناء الأشرطة
3. أدوات التفريغ للشريحة الهوائية لتغيير الملفات السريعة
4. مجلة الأكمام
5. إيداع البوبين
6. مُوزّع أفلام آلي
7. طريقتان للقياس: الوزن والمقاس

التكوين الرئيسي الافتراضي

1)المحرك: ووكسي شينجي المحرك الرئيسي 1.5 كيلوواط، نسبة سرعة: 1:8محرك الخدمة

محرك Wuxi Xinjie Traverse: محرك خدمة 400W

2)PLC: Wuxi Xinjie شاشة لمسة: Wuxi Xinjie جهاز اتصال: شنيدر

3) المكونات الهوائية: صمام الكهربائي ومقياس الضغط: تايوان ياديكي، أسطوانة: دونغهاو الهوائية (وينجو)

4) أجهزة الاستشعار والقرب من أضواء تشغيل / إطفاء: كوريا Alto Nicks
