تفاصيل المنتج:
|
| وضع التشغيل: | أوتوماتيكية بالكامل | محرك: | محرك سيرفو مزدوج |
|---|---|---|---|
| الجهد االكهربى: | 380 فولت | تهيئة: | قياسي أو مخصص |
| سرعة: | قابل للتعديل | لف التوتر: | قابل للتعديل |
| أقصى عرض للحزام: | 32mm | يتحكم: | التحكم بالراقصة باستخدام PLC |
| ميزة: | سهل الاستخدام | الاستخدام: | الربط |
| التوافق: | الأشرطة PET | المكونات الأساسية: | المحرك، PLC، المحرك، المسمار |
| إبراز: | عازل حزم بي تي الآلي,نظام التقط الصفائح المزدوج للشريط,آلة التلوين PET Strap Winder,Palletizing System PET Strap Winder,Winding Machine PET Strap Winder |
||
آلة لف حزام البوليستر PET الأوتوماتيكية مع نظام التعبئة على منصات نقالة أوتوماتيكي
برنامج التعبئة على منصات نقالة:
أ: حزام القطر الخارجي 600 ملم، ارتفاع 150 ملم، وزن 20 كجم، طبقة واحدة من 4، مفصولة بالكرتون، حتى 12 طبقة.
ب: حزام القطر الخارجي 800 ملم، ارتفاع 190 ملم، وزن 75 كجم، طبقة واحدة من 2، مفصولة بالكرتون، حتى 7 طبقات.
طراز ذراع الروبوت: JZJ160A-270
السرعة: 40 ثانيةلكل لفة، يمكن لنظام التعبئة على منصات نقالة أوتوماتيكي أن يتطابق مع ما يصل إلى 2مجموعات منواحد من 8 حزام PET خط الإنتاجs.
أبعاد منصة الكرتون: طول 1240 ملم × عرض 1240 ملم × ارتفاع 1500 ملم
حجم حزام النقل لتحديد المواقع: طول 3220 ملم × عرض 1170 ملم × ارتفاع 680 ملم
قاعدة ذراع الروبوت: طول 700 ملم × عرض 700 ملم × ارتفاع 1000 ملم

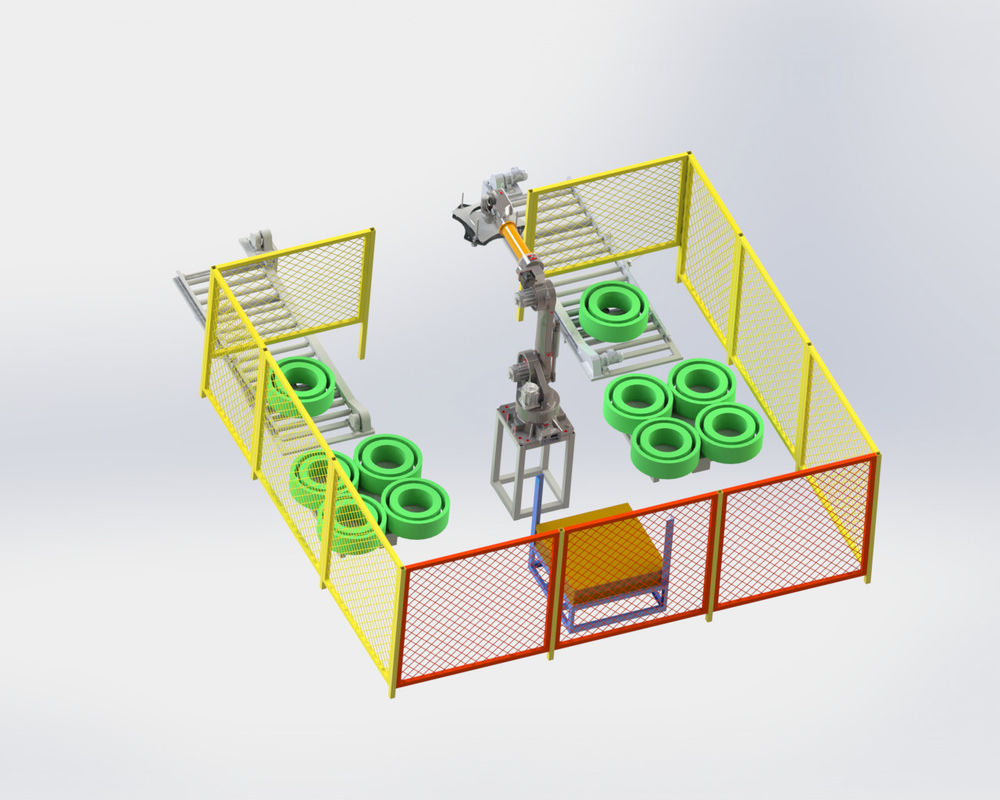

بعد وصول المنتج النهائي إلى موضع تحديد المواقع لحزام النقل، يلتقط الذراع الروبوتي المنتج النهائي على المنصة حتى تمتلئ طبقة واحدة. ثم يلتقط الذراع الروبوتي منصة المنتج النهائي المصنوعة من الورق المقوى من منصة الورق المقوى ويكرر الإجراء حتى يتم تكديس منصة المنتج النهائي.
CQA800F مناسب لخط إنتاج حزام PET واحد من ستة، واحد من ثمانية مع استخدام الذراع الروبوتي.
الحقائق والمزايا
التفاصيل الفنية
| نموذج | CQA800F |
| سرعة اللف | 50 – 250 م/دقيقة |
| الحد الأقصى لسرعة الالتقاط | 350 م/دقيقة |
| الحد الأقصى لسرعة دوران العمود | 500 م/دقيقة |
| عرض الحزام | 9~32 ملم |
| طول الاجتياز | 50~200 ملم |
| قطر العمود | 406 ملم أو مخصص |
| الحد الأقصى لقطر العبوة | 820 ملم |
المعدات الأساسية
تم استخدام آلة لف الحزام CQA800F للف الأشرطة بالتوازي مباشرة من الطارد.
تعمل الأنظمة بشكل مستقل بمجرد تطبيق المادة يدويًا. يمكن دمجها في مصنع إنتاج شامل مؤتمت بالكامل. إنها تلف أحزمة الحيوانات الأليفة with بعرض 9~32 ملم حسب التكوين.
بمجرد وصول عبوة اللف إلى المحيط المطلوب، يتم تغليفها بفيلم بواسطة اللفاف المدمج ويتم إمالتها بواسطة نظام النقل المدمج من اللفاف إلى ناقل الأسطوانة أدناه. يتم تغذية أنبوب لف جديد من المجلة في نفس الوقت ويتم لف العبوة التالية تلقائيًا بالكامل.
تم تطوير الآلات للتشغيل المستمر. يسمح التصميم المضغوط بالاستخدام حتى في الأماكن الضيقة.
